影像測量?jī)x改進角度測量的方法

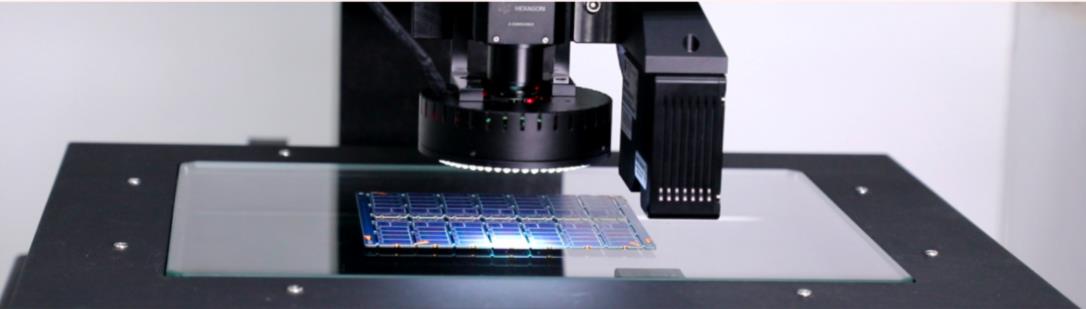

影像測量?jī)x是測量領域應用較多的精密儀器，適用范圍廣，能對點，線，圓，圓弧等元素進行采集和分析。使用得當將會發揮很大的作用。影像測量機是應用放大作用，可作長度、角度、形狀、表面等檢驗工作。屬于非接觸式、二次元測量，尤其適合彈性、脆性材料的測量。在實際使用中，不少人會遇到影像測量機角度測量精度的問題。面對這個問題，我們一般有兩種方法進行解決，一種是切線法，另外一種是采點計算法。

在使用切線法時，一般是在人工旋轉屏幕或鏡頭內刻線，分別對準工件兩條邊線，通過編碼器或者圓光柵計數來測量角度的方法。這種方法操作簡單，適合快速批量檢測，假如對精度有較高要求，則建議采用采點法。

所有的幾何元素都是有點組成的，包括基本元素直線，曲線和圓弧。二維平面角度由基本幾何元素兩條直線組成，直線由無數的點組成。所以角度測量準確與否，采點是最關鍵的。采點的時候，有兩個操作思路，一是采集多點提高精度；二是提高放大倍率精細測量

在測量軟件上一般是兩點曲線，而如果多采集一些點，線段越長偏差越小。所以使用多點尋回歸直線的方法來確定角度的兩邊，所采直線會更貼近被測工件的實際邊線，直線偏差就會減少，測量精度得到大幅改善。

很多測量工件的被測角度邊線很短，如果用常規倍率來觀察所示圖像還是太小，而換至大倍率來看后，工件成像會放大很多，更容易觀察圖像邊緣的真實情況，將會降到最低采集偏差，便于進行精密測量，結果也更為精準。

影像測量?jī)x適用于多個行業，也是工業生產中必不可少的質檢利器，在使用時我們需要熟悉測量知識，靈活思考解決方法，充分發揮影像儀的使用價值。
