建議收藏！七海全自動影像測量?jī)x接線端子測量方案

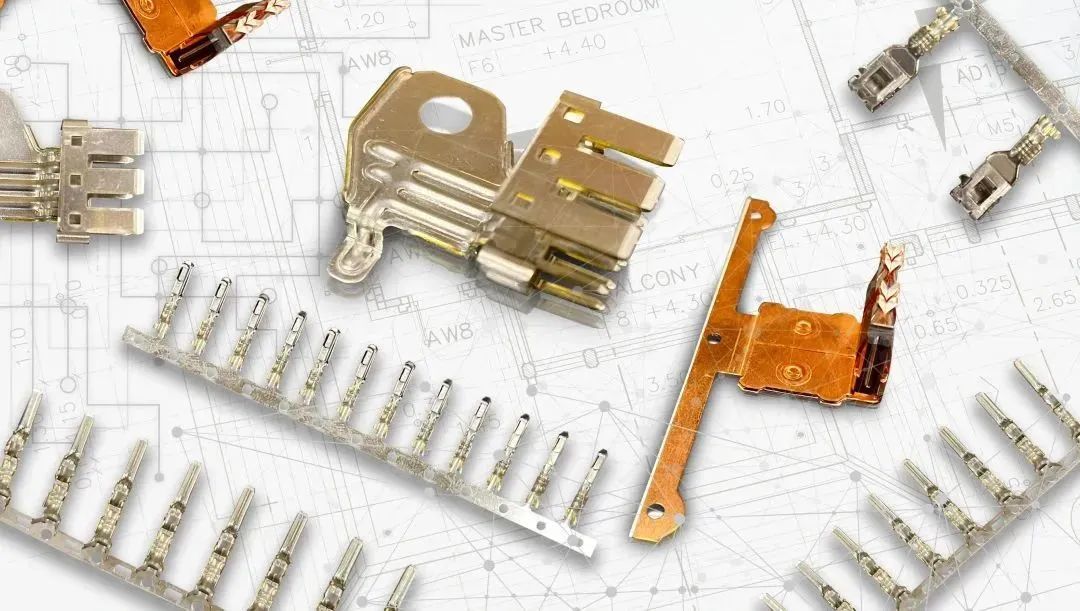

接線端子作為電氣連接的附屬產品，一般由絕緣件、導電性件、焊腳等部分構成。隨著工業自動化水平地提高，工業控制要求變得越來越嚴格，廠商們對接線端子尺寸精度等級要求也越來越高，對接線端子的距離尺寸是否經過嚴格的尺寸測量這一步尤為看重。

由于接線端子的基本材料大多為銅，而銅的硬度相對較小，抵抗變形能力較差，難以進行將其裝夾，在測量時一旦操作不當容易導致變形，這就成為不少客戶的測量難題。

測量方案

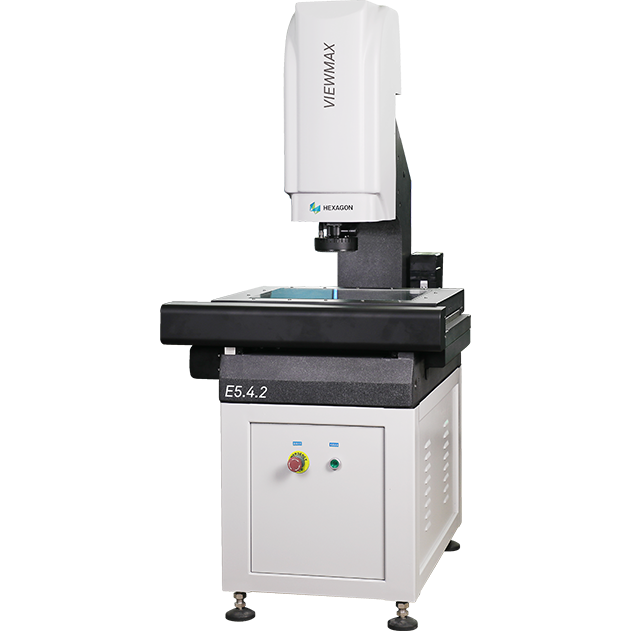

而七海VIEW MAX E系列全自動影像測量?jī)x，便是七海影像測量?jī)x針對接線端子這類小、軟、薄產品的測量專門制造的，這是一款具備高精度和完善的光學系統配置，依托功能強大的METUS測量軟件，同時提供高分辨率高清影像，可快速讓客戶清晰直觀地看到產品的尺寸標注，充分滿足廠商們對接線端子的距離尺寸測量需求。



檢測步驟

1、產品裝夾：將接線端子固定在玻璃臺面不晃動即可，這里推薦使用治具裝夾固定

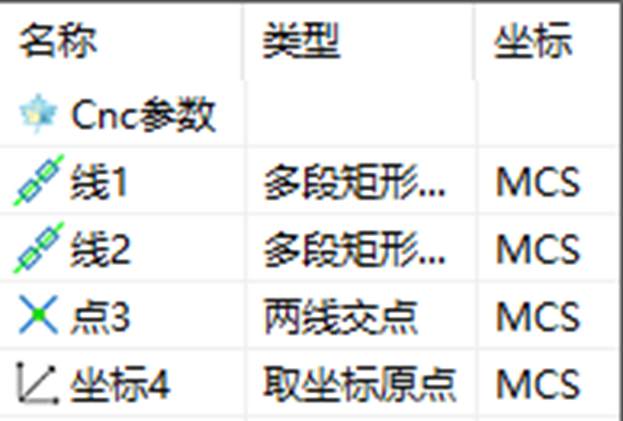

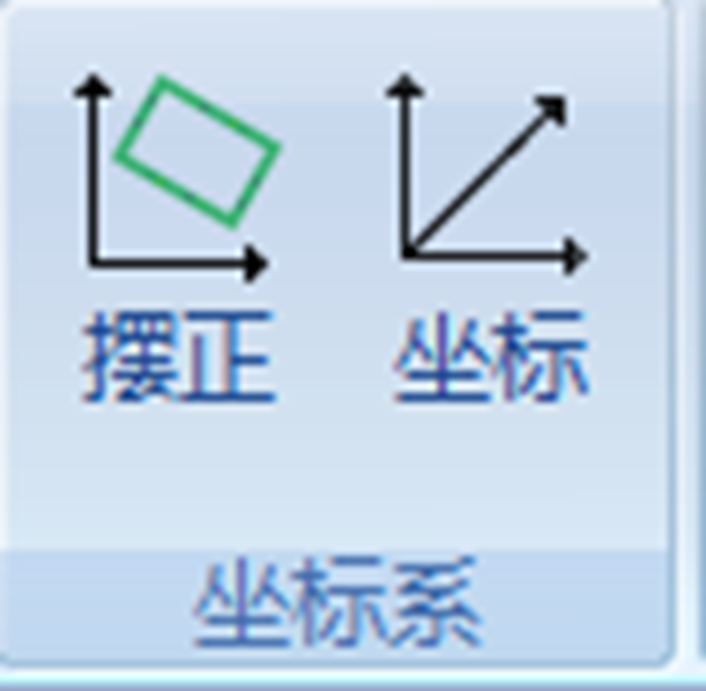

2、建立定位坐標系：按快捷鍵“Ctrl+ALT+A”或直接單擊“坐標系”




3、抓取被測要素

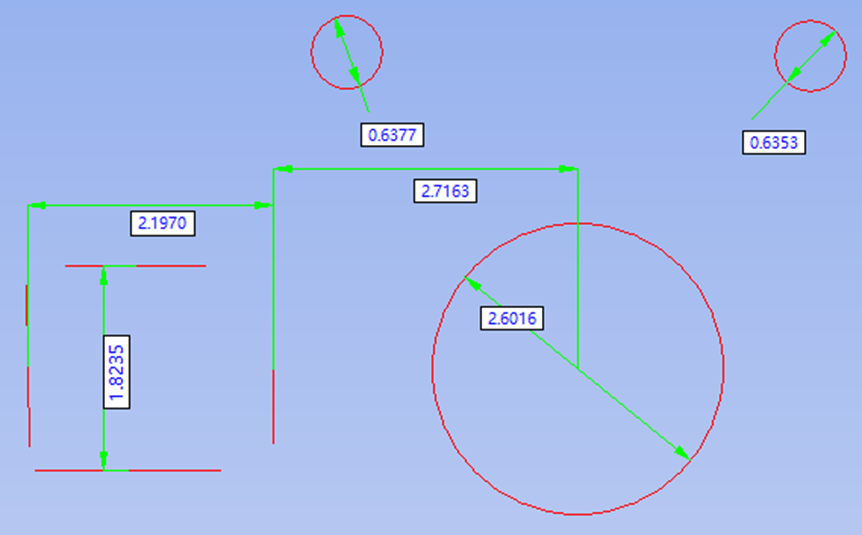

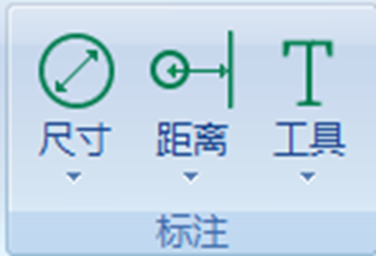

4、尺寸標注：點擊“標注-尺寸、距離”

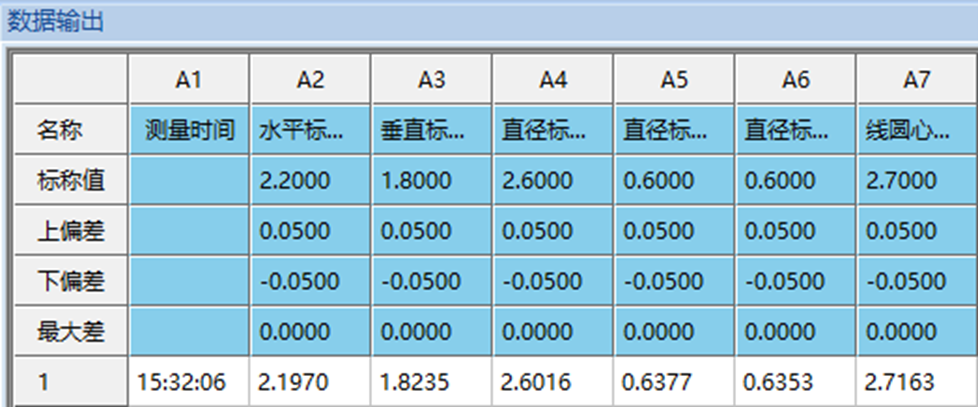

5、將測量后的數據輸出



影像效果

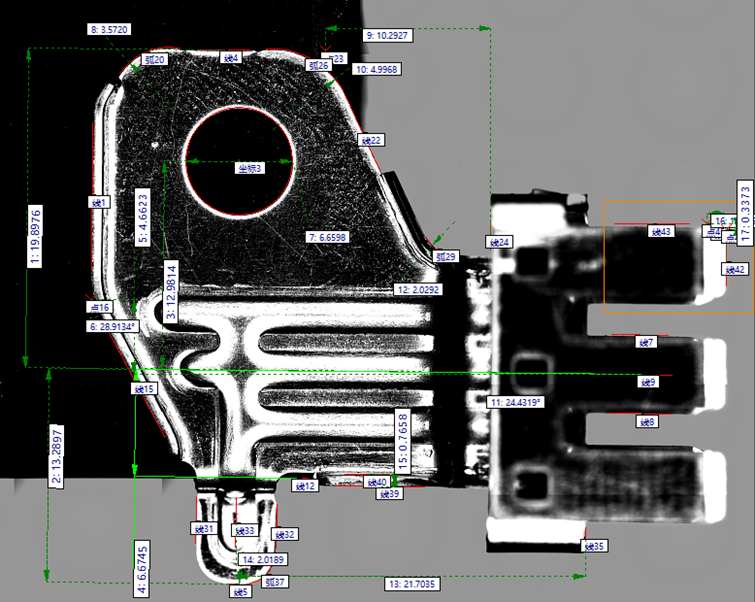

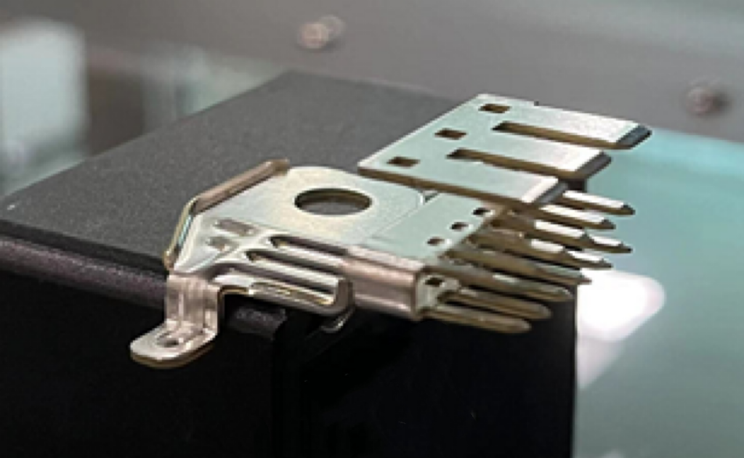

產品全景圖

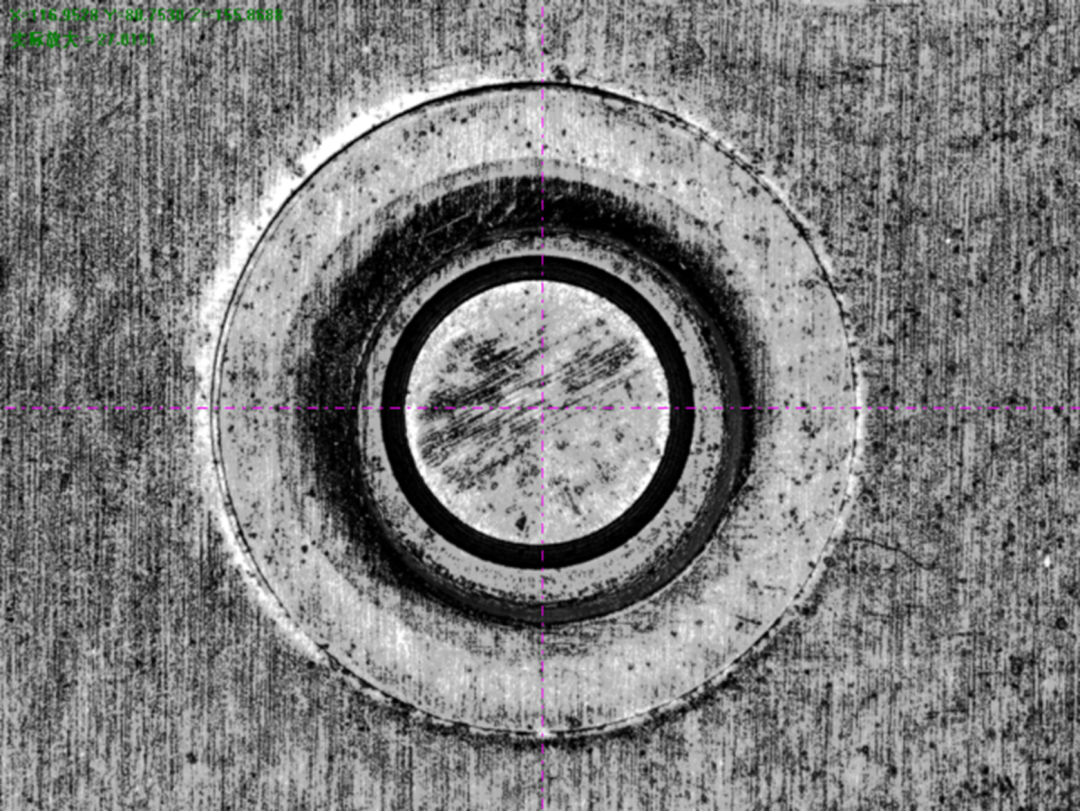

VIEW MAX E環形光效果圖

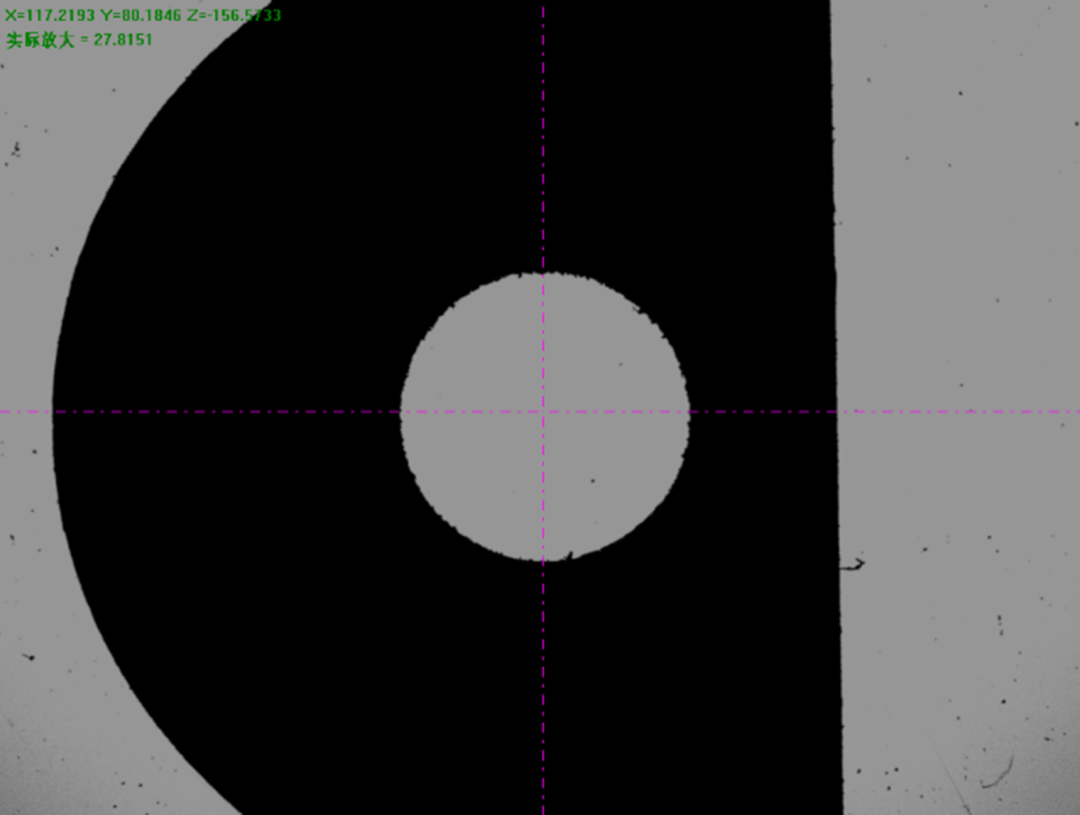

VIEW MAX E輪廓光效果圖




方案優勢

基于以上VIEW MAX E影像測量?jī)x檢測接線端子方案，設備無論是從外形、功能、配置、軟件以及使用方面看，七海全自動影像測量?jī)x都具有一定的測量?jī)?yōu)勢。
1、外形方面：采用高精度花崗巖底座，保證機器的長期穩定性；
2、功能方面：多種光源搭配，輕松采集產品清晰的測量影像；
3、配置方面：配備高精度和完善的光學系統，準確抓取到產品的尺寸；
4、軟件方面：搭配功能強大的METUS測量軟件，界面友好，操作便捷，圖像直觀；
5、使用方面：使用廣泛，七海VIEW MAX E系列全自動影像測量?jī)x可廣泛應用于手機平板電腦、LED、PCB、塑膠、五金沖壓件、電子等行業的產品幾何尺寸檢測。

七海影像測量?jī)x，專注致力于光學影像測量技術，為多數客戶解決各種棘手的幾何尺寸測量難題的同時，為客戶提供多種智能影像測量解決方案，助力客戶在瞬息萬變的市場中占得先機。
