詳細解讀影像測量?jī)x的工作原理及誤差分析

一、影像測量?jī)x的結構組成

測量行業主要分為兩大類，一類是接觸式三坐標測量?jī)x，一種是非接觸式光學影像測量?jī)x。影像測量?jī)x主要由機械設備、光學鏡頭、傳感器系統、數據處理軟件、計算機等五大部分組成，可以對復雜工件的尺寸、輪廓、相對位置進行精密檢測，高強度光源配置還可以對厚度進行檢測，是制造行業產品研發及批量檢測不可缺少的重要儀器。

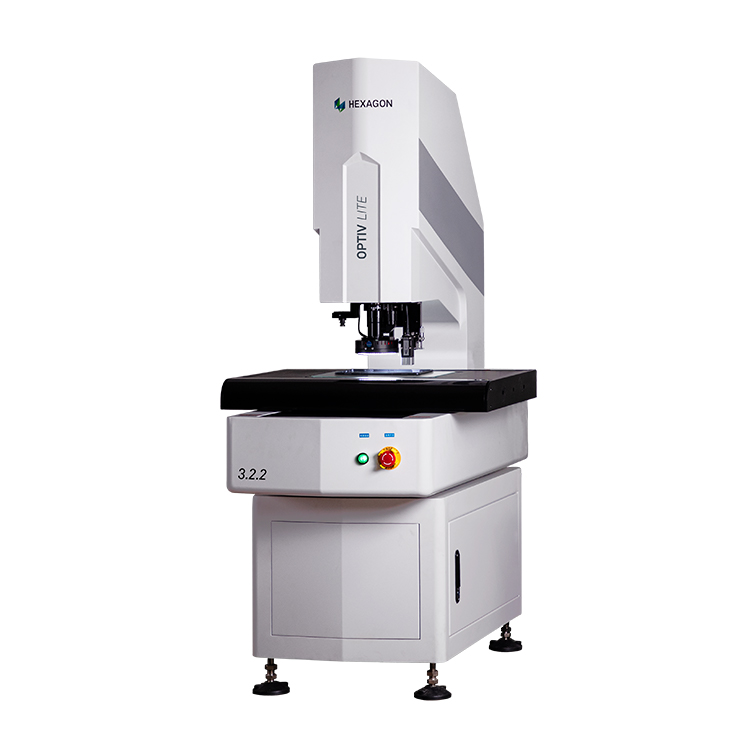

影像測量?jī)x

二、影像測量?jī)x的工作原理

影像測量?jī)x主要通過光學鏡頭對工件的圖像進行采集，通過傳感器傳輸至計算機，自動對獲取信息進行加工處理，得出所需檢測數據。在整個流程中主要有機械、鏡頭、光源、光柵尺、工件本身、傳感器以及計算機處理軟件參與，影響精度誤差值的因素大多與之相關。

三、影像測量?jī)x誤差分析

1）影像測量?jī)x本身和溫度影響：影像測量?jī)x需要在適中的溫度下工作才能保證精度不受損，而很多用戶為提高生產效率不得不將儀器移至生產車間，這時候就要考慮影像測量?jī)x本身的材料了。材料都具有熱脹冷縮的特性，相比金屬材質而言，大理石材質更堅硬，更適合影像測量在車間運作。
2）鏡頭和光源：傳統的投影儀在采集圖像信息是對工件邊緣處理的很模糊就是很好的例子，光源本身會受自然光線反射影響，從而導致精度受損。對于鏡頭而言應選擇高倍率、高解析度及可自由變換景深的鏡頭，對于光源而言，目前市場上主打冷光源。
3）光柵尺：光柵尺的功能是讀測量數據，如果圖像采集數據非常準確，而光柵尺本身不準的話，精度也會受影響。七海測量的影像測量?jī)x都是采用德國進口，精度有保障。
4）測量技巧：這部分引發的精度誤差主要來源于工作臺運行軌跡與工件本身的角度誤差，包括相對位置和垂直度等。以前部分企業檢查工件時希望兩個面都進行檢測，而且數據一樣，但工件經過翻轉后，相對位置多少會發生變化，從而導致數據不準確。七海測量針對這種現象給出了很好的解答方案，把普通的冷光源換成歐姆龍白光甚至更好的，這種光源可以直接穿透物件對地面進行檢測，無需翻轉移動即可完成。
以上就是小編對于影像測量?jī)x的相關知識及誤差分析做出的解析，干貨滿滿，希望對您有所幫助。更多詳細測量知識，請登錄七海測量官網在線咨詢。
