復合式影像儀如何保障手機殼精密質量

來源: 影像測量機 類型: 技術知識 時間:2022-05-11 11:11:23
影像測量儀在我們的生活方方面面中,都發揮了不可估量的作用,比如我們生活中常用的產品——手機殼,多型號的手機跟精致唯美的手機殼能夠嚴絲合縫,這一切都是影像測量儀的作用!

合格細心的“醫生”
影像測量儀就像一位合格細心的“醫生”,通過診斷,把不合格的手機殼排除,留下符合圖紙的手機件為后續生成做準備。

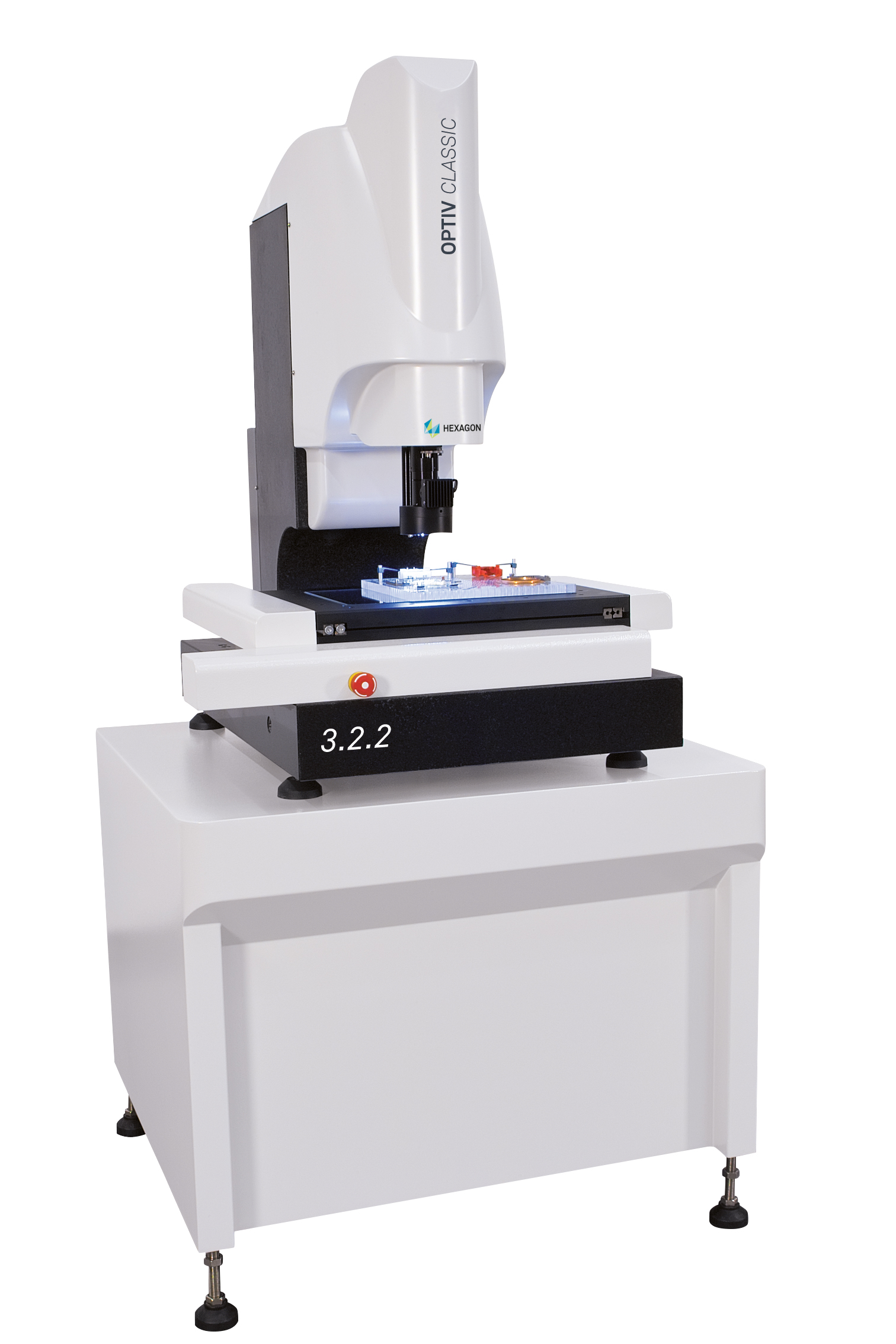

OPTIV CLASSIC影像測量儀兼容了激光、白光、接觸式等多種傳感器,具有高精度、高重復性的測量特性,測量速度又快又準確!利用點激光,可以精準高效測量手機殼的平面度,測量指紋孔的直徑,實乃一大功臣!

點激光測量不僅能保證測量時的效率和測量的高精度,還可以批量測量的重復性和數據的穩定性,在測量平面度和高度等方面具有突出優勢!

影像測量儀測量步驟
劃重點——大家感興趣的影像測量儀的測量步驟都有哪些呢?接下來給大家詳細講解:↓

1、建立坐標系(根據客戶要求)
2、線線建坐標
3、多段取圓
4、打開激光,取激光點
5、激光點構造平面,求平面度;求圓的直徑
6、報告輸出(EXCEL輸出)

重點描述:
多段取圓,求直徑
激光點構造平面求平面度

報告數據簡單分析:
1、單片測量時間統計:取圓直徑和平面度(12個點)共用時滿足客戶要求
僅測平面度(12個點)用時滿足客戶要求
2、重復性(測5遍):圓直徑<1um、平面度<2um

METUS測量軟件,簡單而“富有內涵”
METUS測量軟件,簡單而“富有內涵”,是一款全視覺2.5D測量軟件,由海克斯康設計團隊專為影像測量儀產品研發。

影像測量儀專業工程師說:這款軟件操作簡單,只要會Office任何軟件,就能輕松學會,簡易程度不言而喻,但是METUS軟件里頭卻富含強大功能,比如支持CNC程序重復編輯和數據刷新、支持多坐標系、實時報表、LOOP功能、脫機編程等等。

METUS測量軟件,秉承了計量軟件秉承了計量軟件PC-DMIS的核心技術,功能多樣,不但落實了易學易用的宗旨,而且貫徹了細致計量標準的理念。
