面向PCB形位公差測量需求，這部影像儀能高效完成
隨著消費電子產品產品形態集成度的提升，促使 PCB制造需求向高多層、細線細孔、快速傳輸方向轉變，PCB的制造難度倍級增加。產品制造難度的提升，也對質檢水平提了新的要求。傳統的人工檢測方式已難以適用，精度不能滿足測量需求，還會增加人力成本，且無法進行系統性加工反饋。影像測量?jī)x精準高效的特性，讓不少?gòu)S家開始使用

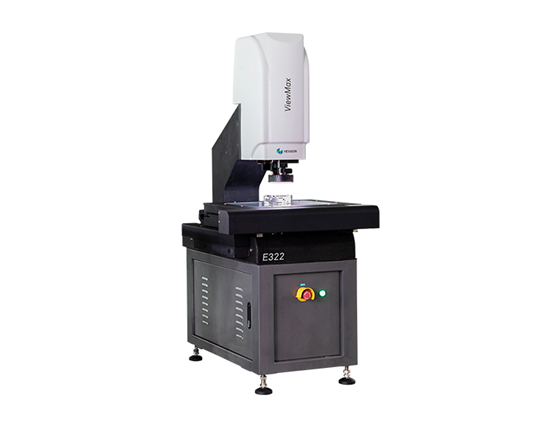

七海VIEWMAX E是一款高精度二次元影像測量?jī)x，配合專業測量軟件METUS，能夠精準完成PCB尺寸測量，完成外觀檢測、各元素位置檢測、長寬高度檢測、真圓度檢測等一系列檢測項目。
測量過程

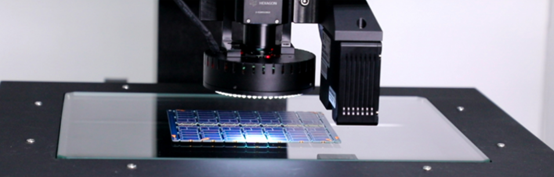

選擇合適的夾具測量，采用輪廓點的方式取點。測量時能通過全景圖實現快速導航，非常方便。
在進行測量工作時，能通過編程后實現自動測量，不僅測量精度高，而且大幅縮短了測量時間，提高了測量效率。通過輸出精確的計算結果，減少?gòu)S商后續返工的付出成本，幫助制造廠商提高生產效率以及效益。
六環八區環形光
光源很重要，其合適與否能對影像效果造成很大的影響。VIEWMAX E搭載的六環八區環形光，可以通過不同的光線效果凸顯被測物的特性，精準地抓取尺寸并達到高重復精度上的光源準確測量功能。

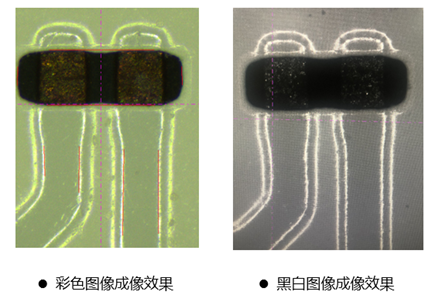

測量時使用多點擬合的方式取點檢測，其中可自由切換黑白、彩色成像模式，能夠更方便地觀察被測物件的視覺情況。
方案亮點
實現工件的直徑、長度、角度等形位公差的自動檢測與評價
智慧R角功能，可以快速、準確、便捷地取R角
可視化編程功能，可設置子窗口顯示狀態，編程命令操作更為明了快捷
可設置超公差數據背景色，合格與NG尺寸值一目了然
VIEWMAX 是一款配置完善、性能出色的影像測量?jī)x器。隨著經濟不斷的發展，各種零部件的生產需求顯著提升，七海將不斷研發不同影像測量方案，幫助企業實現高效快捷的質量檢測，推動制造業的換代升級。
